Lumière LED RGB StarBurst SP2500 O'Ryan – Éclairage piscine 12V
Lumière LED RGB StarBurst SP2500 O'Ryan – Éclairage piscine 12V
45 en stock
Impossible de charger la disponibilité du service de retrait
Cette lampe de piscine à DEL (LED) multicolore est fabriquée par O'Ryan Industries, qui la vend sous le nom PoolStar 2500 (modèle SP2500) ; StarBurst 72S est le nom du module DEL qu'elle contient. Elle fonctionne en basse tension 12 V c.a., consomme environ 7,5 W et offre 9 modes de couleur, que l'on fait défiler avec un simple interrupteur marche-arrêt. Elle est conçue pour les piscines creusées, y compris à toile, et se pose dans une niche sèche en plastique qui traverse la paroi, dans une ouverture d'environ 4 po (environ 10 cm).
Points forts
Description
La SP2500 éclaire la piscine sous l'eau, depuis la paroi. O'Ryan Industries, fabricant établi à Vancouver (Washington, É.-U.), la vend sous le nom PoolStar 2500 ; « StarBurst 72S » désigne son module DEL, aujourd'hui dans sa version 72S-3. Ce module produit 280 lm dans un faisceau de 120°. Un circuit intégré gère ses 9 modes de couleur : chaque fois que l'on éteint puis rallume rapidement la lampe, elle passe au mode suivant. Il n'y a ni contrôleur ni câblage supplémentaire à prévoir, même pour synchroniser plusieurs lampes.
Elle est conçue pour les piscines creusées, y compris les piscines à toile (vinyle). Ce n'est pas une ampoule de remplacement : elle ne se monte ni dans une niche PAR56 ni en applique sur la paroi, mais dans sa propre niche sèche O'Ryan, incluse. Cette pièce en plastique traverse la paroi dans une ouverture d'environ 4 po et se serre par un écrou à l'arrière. Le bloc lampe, avec sa collerette transparente de 5 po (12,7 cm), se visse ensuite dans la niche.
En plus de la niche fournie, une pose complète demande un accès à l'arrière de la paroi, un bloc d'alimentation 120 V c.a. → 12 V c.a., un conduit de 3/4 po entre la niche et ce bloc, ainsi qu'une prise mise à la terre et protégée par un disjoncteur différentiel (DDFT). La SP2500 vendue par AFI comprend le bloc lampe, un câble séparé de 100 pi (30,5 m) à raccorder, la niche, les joints et l'outil de pose ; le bloc d'alimentation n'est pas inclus.

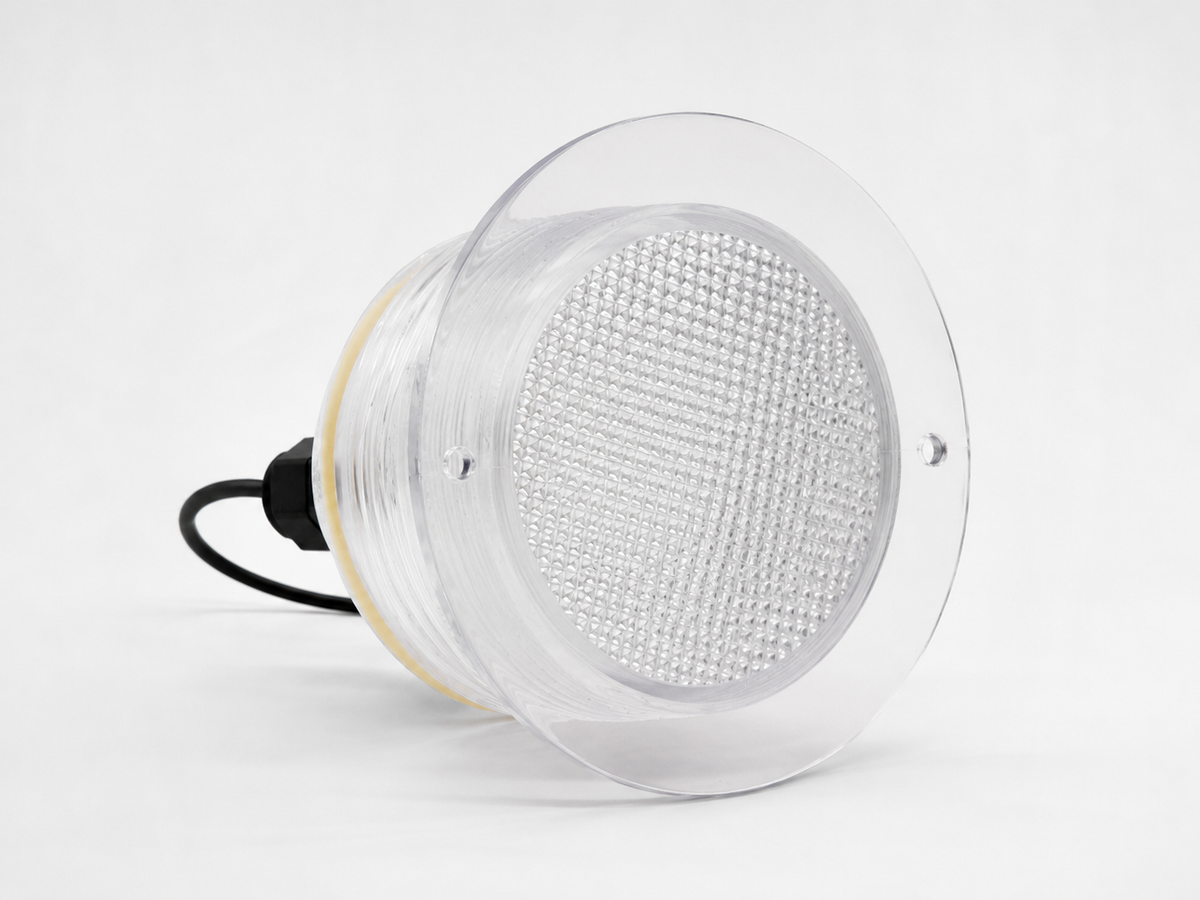

La photo montre le bloc lampe seul : la niche, les joints et l'outil qui sert à serrer et desserrer la lampe sont aussi dans la boîte. Le bloc d'alimentation n'est pas inclus ; écrivez-nous si vous voulez de l'aide pour le choisir.
Caractéristiques techniques
| Fabricant | O'Ryan Industries, Vancouver (Washington, É.-U.) |
|---|---|
| Nom commercial | PoolStar 2500, modèle SP2500 |
| Contenu de la boîte | Bloc lampe, câble séparé de 100 pi (30,5 m), niche sèche, joints et outil de pose |
| Non inclus | Bloc d'alimentation 120 V c.a. → 12 V c.a. |
| Module DEL | StarBurst 72S, version actuelle 72S-3 : DEL CMS 5050 RVB (RGB) « 3 en 1 » à courant constant |
| Alimentation | 12 V c.a. (courant alternatif, basse tension), par un bloc d'alimentation 120 V c.a. → 12 V c.a. |
| Puissance | Environ 7,5 W (7,4 W au maximum pour le module 72S-3) |
| Flux lumineux | 280 lm (module 72S-3) |
| Angle du faisceau | 120° |
| Surface éclairée | Environ 200 à 250 pi² (19 à 23 m²) par lampe, selon le fabricant |
| Modes de couleur | 9 : blanc éclatant, bleu aqua, violet, bleu océan, or, vert, rouge, Caméléon (fondu lent) et Party (changement rapide) |
| Commande | Avec l'interrupteur marche-arrêt du circuit d'éclairage, sans contrôleur |
| Synchronisation | Entre plusieurs lampes, sans câblage ni contrôleur supplémentaire |
| Durée de vie | Plus de 50 000 h, selon la fiche technique du fabricant |
| Collerette | 5 po (12,7 cm), plastique transparent |
| Ouverture dans la paroi | Environ 4 po (environ 10 cm) |
| Montage | Niche sèche en plastique qui traverse la paroi, serrée par un écrou à l'arrière ; le bloc lampe s'y visse avec l'outil fourni |
| Joints | Bloc lampe : 4-7/8 po (12,4 cm) de diamètre extérieur. Niche : 5-1/2 po (14 cm) de diamètre extérieur |
| Matériau | Plastique : niche qui ne rouille pas, bloc lampe transparent |
| Câble | 100 pi (30,5 m), séparé du bloc lampe, dans l'ensemble vendu par AFI (O'Ryan indique 70 pi en standard) |
| Piscines visées | Piscines creusées, y compris à toile (vinyle) |
| Homologation | ETL (marque cETLus), selon le fabricant |
| Garantie | 1 an sur la gamme StarBurst (module DEL), selon le catalogue O'Ryan 2024 |
Installation
O'Ryan ne publie pas de manuel d'installation propre à la version actuelle. Sauf mention « Conseil AFI », les points ci-dessous viennent du schéma de pose de son catalogue 2024 et de sa notice de 2006 pour l'ancienne version à ampoule, qui décrit la même niche.
| Électricien | Conseil AFI : confiez le raccordement électrique à un maître électricien. Les schémas d'O'Ryan sont américains ; au Québec, c'est le Code de construction du Québec, chapitre V – Électricité, qui s'applique. |
|---|---|
| Basse tension | La lampe se raccorde au 12 V c.a. de son bloc d'alimentation (transformateur 120 V c.a. → 12 V c.a.), jamais directement au 120 V. Le 120 V reste ainsi au bloc, à distance de la piscine. |
| Bloc d'alimentation | Branché sur une prise mise à la terre et protégée par un disjoncteur différentiel (DDFT), sans rallonge. Fixé avec 2 vis, interrupteur et cordons vers le bas, avec au moins 1/4 po (6,4 mm) d'espace entre le boîtier et la surface de montage. |
| Emplacement du bloc | Selon le schéma O'Ryan : à au moins 48 po (1,2 m) de la piscine, le bas du bloc à au moins 12 po (30 cm) au-dessus du niveau de l'eau. |
| Profondeur de la niche | Niche placée entre 12 et 24 po (30 à 61 cm) sous le haut de la piscine, sans dépasser 24 po de profondeur, selon la notice O'Ryan de 2006. |
| Ouverture | Sur une surface plane, environ 4 po (la notice indique 3-7/8 po, soit 9,8 cm). L'écrou de la niche se serre derrière la paroi. Conseil AFI : prévoyez donc un accès à l'arrière (piscine en construction, paroi à panneaux avant le remblayage, ou excavation). |
| Niche | Partie avant de la niche et son joint de 5-1/2 po dans l'ouverture, cordon de silicone non acide entre la paroi et l'écrou, écrou serré à environ 16 lb-pi (22 N·m), puis partie arrière collée sur la partie avant. Un conduit de 3/4 po relie la niche au bloc d'alimentation. |
| Câble | Passé dans le conduit et retenu par le collier métallique anti-traction prévu par O'Ryan. Conseil AFI : le câble de 100 pi fourni n'est pas attaché à la lampe ; votre électricien le raccorde au fil du bloc lampe. |
| Bloc lampe | Joint de 4-7/8 po enduit de lubrifiant silicone, puis bloc lampe vissé dans la niche dans le sens horaire, avec l'outil. |
Les distances indiquées viennent du fabricant. Au Québec, le Code de construction du Québec, chapitre V – Électricité, peut en exiger d'autres : votre électricien les vérifie avant la pose.
Entretien
Le bloc lampe actuel intègre ses DEL (d'après les photos du fabricant) : il n'y a plus d'ampoule à culot à changer. Pour le sortir de sa niche, la notice O'Ryan de 2006 indique la marche suivante.
| 1. Coupez le courant | Débranchez le bloc d'alimentation. |
|---|---|
| 2. Baissez l'eau | Abaissez le niveau d'eau sous la niche. |
| 3. Dévissez | Dévissez le bloc lampe dans le sens antihoraire avec l'outil. |
| 4. Remontez | Vérifiez que le joint est en place, revissez dans le sens horaire avec l'outil, puis rebranchez. |
Hivernage
O'Ryan ne publie pas de consigne d'hivernage pour cette lampe. Voici nos conseils AFI.
| Pendant l'hiver | Coupez le circuit d'éclairage pour toute la saison froide et gardez le bloc d'alimentation au sec, à l'abri. |
|---|---|
| Niveau d'eau | Ne rallumez pas la lampe avant que la piscine soit remplie à son niveau normal, et ne l'allumez jamais si l'eau est sous la lampe. |
| À l'ouverture | Vérifiez que chaque lampe fonctionne et que les couleurs sont synchronisées. Si elles sont décalées, coupez l'alimentation 5 secondes puis rallumez : selon le guide StarBurst d'O'Ryan de 2005, les lampes clignotent 4 fois et reviennent au blanc. |
| Joint | Si vous sortez le bloc lampe, vérifiez l'état du joint et relubrifiez-le avec un lubrifiant silicone. |
Questions fréquentes
Documentation du fabricant
O'Ryan ne publie pas de manuel propre à la version actuelle de la SP2500. Son catalogue 2024 la présente en page 7 : vue éclatée, liste des pièces de l'ensemble et schéma de pose.
Catalogue O'Ryan 2024 (PDF en anglais, 8,9 Mo)Le fichier se télécharge directement ; la SP2500 est en page 7. Le manuel « SP2501, 2502, 2503, 2505, 2506 » proposé sur la page PoolStar d'O'Ryan concerne d'autres lampes, plates et posées en applique : il ne s'applique pas à la SP2500.
