Lumière LED RGB StarBurst SP1000 O'Ryan – Éclairage de spa 12V
Lumière LED RGB StarBurst SP1000 O'Ryan – Éclairage de spa 12V
33 en stock
Impossible de charger la disponibilité du service de retrait
Cette lampe à DEL (LED) multicolore est fabriquée par O'Ryan Industries, qui la vend sous le nom PoolStar 1000 (modèle SP1000) ; StarBurst 28S est le nom du module DEL qu'elle contient. Elle fonctionne en basse tension 12 V c.a., consomme environ 2,4 W et offre 9 modes de couleur, que l'on fait défiler avec un simple interrupteur marche-arrêt. C'est le modèle à petite niche de la gamme PoolStar : conçue pour les spas et les piscines creusés, elle se pose dans une niche sèche en plastique qui traverse la paroi, dans une ouverture d'environ 3 po (environ 7,5 cm), et son installation demande un accès à l'arrière de la paroi. AFI la vend avec sa niche, ses joints et l'outil de pose, mais sans câble ni bloc d'alimentation.
Points forts
Description
La SP1000 éclaire le bassin sous l'eau, depuis la paroi. O'Ryan Industries, fabricant établi à Vancouver (Washington, É.-U.), la vend sous le nom PoolStar 1000 ; « StarBurst 28S » désigne son module DEL, aujourd'hui dans sa version 28S-3. Ce module produit 113 lm dans un faisceau de 120°. Un circuit intégré gère ses 9 modes de couleur : chaque fois que l'on éteint puis rallume rapidement la lampe, elle passe au mode suivant. Aucun contrôleur ni câblage supplémentaire n'est nécessaire pour synchroniser plusieurs lampes.
O'Ryan la présente à la fois comme une lampe de spa et comme une lampe de piscine creusée ; elle se distingue surtout de la SP2500 par sa taille, plus petite, et éclaire environ 150 pi² (14 m²) par lampe. Ce n'est pas une ampoule de remplacement : elle ne se monte ni dans une niche PAR56 ni en applique sur la paroi, mais dans sa propre niche sèche O'Ryan, incluse. Cette pièce en plastique traverse la paroi dans une ouverture d'environ 3 po et se serre par un écrou à l'arrière. Le bloc lampe, avec sa collerette transparente de 3-5/8 po (9,2 cm) selon le catalogue O'Ryan 2024, se visse ensuite dans la niche.
En plus de la niche fournie, une pose complète demande un accès à l'arrière de la paroi, un bloc d'alimentation 120 V c.a. → 12 V c.a., un conduit entre la niche et ce bloc, un câble basse tension pour relier le fil de la lampe au bloc, et un raccordement entre ce câble et ce fil, dans un boîtier et à un endroit conformes au Code. La SP1000 vendue par AFI comprend le bloc lampe, la niche, les joints et l'outil de pose. Contrairement à notre SP2500, livrée avec 100 pi (30,5 m) de câble, elle est vendue sans câble, et le bloc d'alimentation n'est pas inclus.

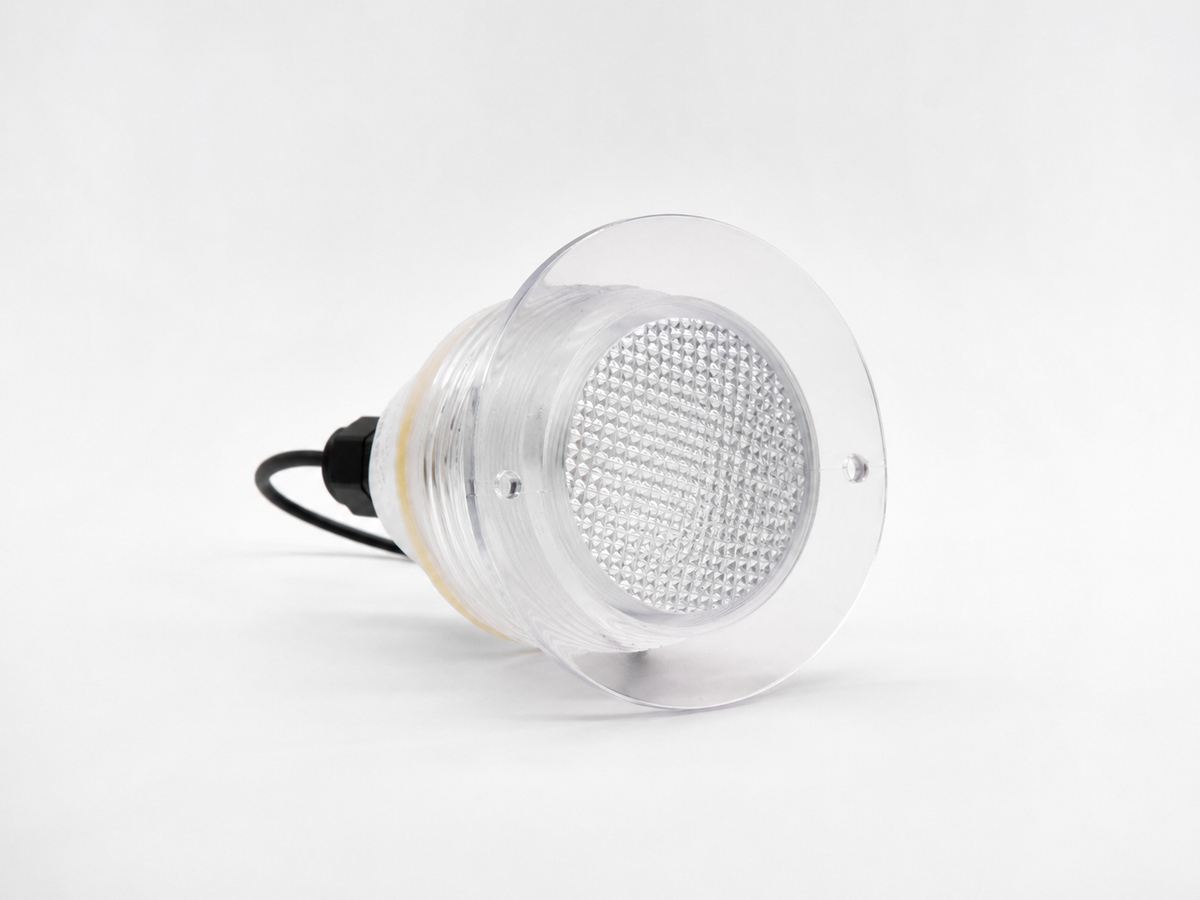

La photo principale montre le bloc lampe seul : la niche, les joints et l'outil qui sert à serrer et desserrer la lampe sont aussi dans la boîte. Le fil noir qui sort de son presse-étoupe est le fil de la lampe : c'est à lui que se raccorde le câble basse tension, non inclus. O'Ryan ne publie pas la longueur de ce fil. Chez O'Ryan, le câble basse tension est fourni avec le bloc d'alimentation : 70 pi (21,3 m) en standard, ou sur mesure. Écrivez-nous avant de commander : nous vous dirons quel bloc et quel câble prévoir selon votre installation.
Caractéristiques techniques
| Fabricant | O'Ryan Industries, Vancouver (Washington, É.-U.) |
|---|---|
| Nom commercial | PoolStar 1000, modèle SP1000 |
| Contenu de la boîte | Chez AFI : bloc lampe, niche sèche, joints et outil de pose |
| Non inclus | Câble basse tension entre la lampe et le bloc d'alimentation ; bloc d'alimentation 120 V c.a. → 12 V c.a. |
| Module DEL | StarBurst 28S, version actuelle 28S-3 : DEL CMS 5050 RVB (RGB) « 3 en 1 » à tension constante, sur une platine de 45 mm de diamètre |
| Alimentation | 12 V c.a. (courant alternatif, basse tension), par un bloc d'alimentation 120 V c.a. → 12 V c.a. |
| Puissance | 2,4 W au maximum (module 28S-3) |
| Flux lumineux | 113 lm (module 28S-3) |
| Angle du faisceau | 120° |
| Surface éclairée | Environ 150 pi² (14 m²) par lampe, selon le fabricant |
| Modes de couleur | 9 : blanc éclatant, bleu aqua, violet, bleu océan, or, vert, rouge, Caméléon (fondu lent) et Party (changement rapide) |
| Commande | Avec l'interrupteur marche-arrêt du circuit d'éclairage, sans contrôleur |
| Synchronisation | Entre plusieurs lampes, sans câblage ni contrôleur supplémentaire |
| Durée de vie | Plus de 50 000 h, selon la fiche technique du fabricant |
| Collerette | 3-5/8 po (9,2 cm), plastique transparent, selon le catalogue O'Ryan 2024 |
| Ouverture dans la paroi | Environ 3 po (environ 7,5 cm), selon le fabricant ; cote exacte à vérifier avant de percer |
| Montage | Niche sèche en plastique qui traverse la paroi, serrée par un écrou à l'arrière ; le bloc lampe s'y visse avec l'outil fourni |
| Joint de niche | 4-3/16 po (10,6 cm) de diamètre extérieur pour la niche standard du kit SP1000, selon le catalogue O'Ryan 2024 (la variante VL a d'autres joints) |
| Matériau | Plastique : niche qui ne rouille pas, bloc lampe transparent |
| Câble | Non inclus chez AFI. Chez O'Ryan, il est fourni avec le bloc d'alimentation : 70 pi (21,3 m) en standard, longueur sur mesure possible |
| Bassins visés | Spas et piscines creusés, avec une niche qui traverse la paroi. O'Ryan propose aussi une variante SP1000 VL pour les piscines creusées à toile (vinyle) |
| Homologation | ETL (marque cETLus), selon le fabricant |
| Garantie | 1 an sur la gamme StarBurst (module DEL), selon le catalogue O'Ryan 2024 |
Installation
O'Ryan ne publie pas de notice d'installation pour la SP1000. Sauf mention « Conseil AFI », les points ci-dessous viennent de la liste des pièces et des vues éclatées de son catalogue 2024, et des explications qu'il donnait sur la gamme PoolStar.
| Électricien | Conseil AFI : confiez le raccordement électrique à un maître électricien. Les documents d'O'Ryan sont américains ; au Québec, c'est le Code de construction du Québec, chapitre V – Électricité, qui s'applique. |
|---|---|
| Basse tension | La lampe se raccorde au 12 V c.a. de son bloc d'alimentation (transformateur 120 V c.a. → 12 V c.a.), jamais directement au 120 V. Le 120 V s'arrête ainsi au bloc ; côté eau, la lampe ne reçoit que du 12 V. |
| Bloc d'alimentation | Non inclus. Conseil AFI : branchez-le sur une prise mise à la terre et protégée par un disjoncteur différentiel (DDFT), sans rallonge, comme O'Ryan le demande pour la SP2500, et suivez la notice du bloc choisi pour sa fixation et son emplacement. |
| Ouverture | L'ouverture se perce sur une surface plane de la paroi et mesure environ 3 po selon le fabricant, dont les documents ne donnent pas tous la même cote. Conseil AFI : mesurez d'abord la partie avant de la niche reçue, puis percez. L'écrou de la niche se serre derrière la paroi : il faut donc un accès à l'arrière (bassin en construction ou paroi accessible). |
| Niche | La partie avant de la niche et son joint de 4-3/16 po se placent dans l'ouverture, côté bassin. L'écrou se serre à l'arrière de la paroi, puis la partie arrière se monte au dos de la partie avant. |
| Paroi courbe | Selon O'Ryan, un anneau compensateur se pose du côté extérieur de la paroi : il répartit la pression sur la niche et évite qu'elle ne se fende. |
| Étanchéité | Selon O'Ryan, les joints nervurés s'enduisent d'un lubrifiant silicone non acide. |
| Conduit et fil | Le fil de la lampe sort par l'arrière de la niche. Dans ses kits SP1000 VL et SP2500, O'Ryan prévoit un collier métallique anti-traction à serrer sur ce fil. Selon sa notice de 2006 pour la SP2500, un conduit part de l'arrière de la niche vers le bloc d'alimentation. Conseil AFI : votre électricien en fixe le type et le tracé selon le Code. |
| Raccordement | Dans ces mêmes kits, O'Ryan prévoit des marrettes pour le raccordement électrique, sans préciser où il se fait. Conseil AFI : le câble basse tension n'étant pas inclus, votre maître électricien le valide et le raccorde au fil de la lampe, dans un boîtier et à un endroit conformes au Code. |
| Bloc lampe | Le joint du bloc lampe s'enduit de lubrifiant silicone, puis le bloc lampe se visse dans la niche avec l'outil fourni. |
O'Ryan ne publie pour la SP1000 ni cote de perçage concordante, ni couple de serrage, ni distances de pose. Les règles applicables sont celles du Code de construction du Québec, chapitre V – Électricité : votre électricien les vérifie avant la pose.
Entretien
Le bloc lampe actuel intègre ses DEL (d'après les photos du fabricant) : il n'y a plus d'ampoule à changer. O'Ryan ne publie pas de procédure de démontage pour la SP1000 ; pour la SP2500 de la même gamme, montée dans le même type de niche sèche, la notice O'Ryan de 2006 indique la marche suivante.
| 1. Coupez le courant | Débranchez le bloc d'alimentation. |
|---|---|
| 2. Baissez l'eau | Abaissez le niveau d'eau sous la niche. |
| 3. Dévissez | Dévissez le bloc lampe dans le sens antihoraire avec l'outil. |
| 4. Remontez | Vérifiez que le joint est en place, revissez dans le sens horaire avec l'outil, puis rebranchez. |
Hivernage
O'Ryan ne publie pas de consigne d'hivernage pour cette lampe. Voici nos conseils AFI si votre bassin est fermé pour l'hiver.
| Pendant la fermeture | Coupez le circuit d'éclairage tant que le bassin est fermé et gardez le bloc d'alimentation au sec, à l'abri. |
|---|---|
| Niveau d'eau | Ne rallumez pas la lampe avant que le bassin soit rempli à son niveau normal, et ne l'allumez jamais si l'eau est sous la lampe. |
| À l'ouverture | Vérifiez que chaque lampe fonctionne et que les couleurs sont synchronisées. Si elles sont décalées, coupez l'alimentation environ 5 secondes puis rallumez : selon le guide StarBurst d'O'Ryan de 2005, les lampes clignotent 4 fois et reviennent au blanc. |
| Joint | Si vous sortez le bloc lampe, vérifiez l'état du joint et relubrifiez-le avec un lubrifiant silicone. |
Questions fréquentes
Documentation du fabricant
O'Ryan ne publie pas de notice pour la SP1000. Son catalogue 2024 la présente en page 6 : photo de l'ensemble, liste des pièces et bloc d'alimentation proposé en option, avec un câble de longueur sur mesure. La variante SP1000 VL, pour piscine à toile, est en page 9.
Catalogue O'Ryan 2024 (PDF en anglais, 8,9 Mo)Le fichier se télécharge directement ; la SP1000 est en page 6. Le schéma de pose de la page 7 vise la SP2500, et le manuel « SP2501, 2502, 2503, 2505, 2506 » proposé sur la page PoolStar d'O'Ryan porte sur d'autres lampes : ni l'un ni l'autre ne s'applique à la SP1000.
